En el ámbito de la electrónica y la ingeniería, la medición precisa de señales es fundamental. Los osciloscopios digitales se han consolidado como herramientas indispensables para esta tarea, ofreciendo una visión detallada del comportamiento de circuitos y sistemas. Su versatilidad y capacidad de análisis los convierten en aliados clave para profesionales y entusiastas por igual.
¿Qué es un Osciloscopio Digital?

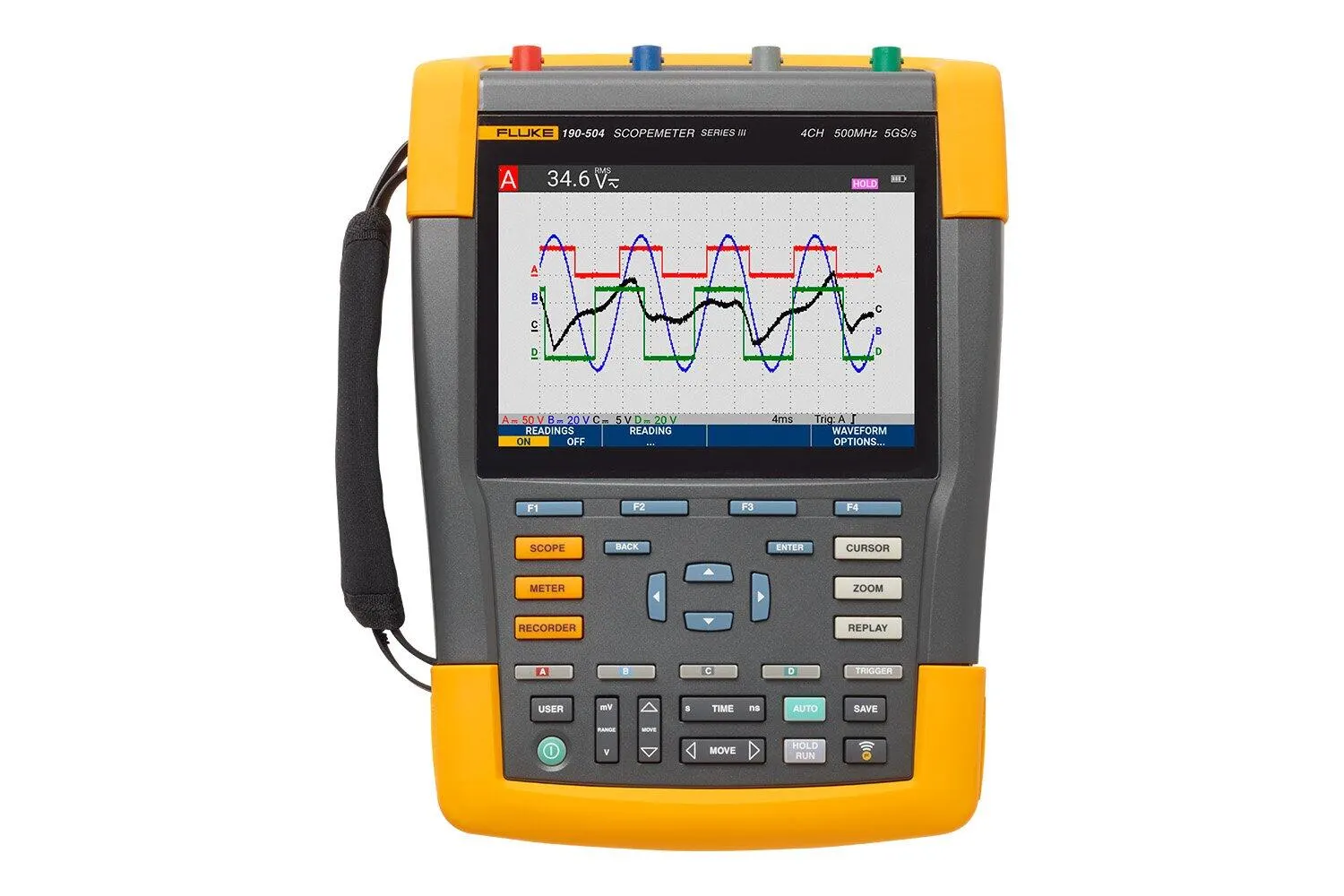

Un osciloscopio digital es un instrumento electrónico que permite visualizar y analizar formas de onda de señales eléctricas. A diferencia de sus predecesores analógicos, los osciloscopios digitales convierten las señales analógicas en datos digitales, lo que facilita su almacenamiento, procesamiento y análisis avanzado. Esta digitalización abre un abanico de posibilidades para la depuración, el diseño y la caracterización de sistemas electrónicos.
Características Clave de los Osciloscopios Digitales
La elección de un osciloscopio digital adecuado depende de las necesidades específicas de cada aplicación. Sin embargo, existen características fundamentales que definen su rendimiento y funcionalidad:
- Ancho de Banda: La Capacidad de Captura
El ancho de banda es, sin duda, una de las especificaciones más críticas. Determina el rango de frecuencias que el osciloscopio puede medir con precisión. Un ancho de banda insuficiente puede atenuar o distorsionar las señales de alta frecuencia, lo que lleva a mediciones erróneas. Para aplicaciones generales, se recomienda un ancho de banda al menos cinco veces superior a la frecuencia más alta de la señal a medir.
- Frecuencia de Muestreo: La Fidelidad de la Reconstrucción
La frecuencia de muestreo indica la cantidad de muestras que el osciloscopio toma por segundo. Una mayor frecuencia de muestreo permite capturar más puntos de datos de la señal, lo que resulta en una reconstrucción más precisa de la forma de onda. La regla general es que la frecuencia de muestreo debe ser al menos 2.5 veces el ancho de banda del osciloscopio para evitar el aliasing y asegurar una representación fiel de la señal.
- Profundidad de Memoria: Almacenamiento para el Análisis
La profundidad de memoria se refiere a la cantidad de puntos de datos que el osciloscopio puede almacenar en una sola adquisición. Una mayor profundidad de memoria es crucial para capturar eventos de larga duración o para realizar análisis detallados de señales complejas. Permite hacer zoom en secciones específicas de la forma de onda sin perder resolución.
- Resolución Vertical: La Precisión de la Amplitud
La resolución vertical, expresada en bits, determina la precisión con la que el osciloscopio puede medir la amplitud de la señal. Un mayor número de bits significa que el osciloscopio puede distinguir entre niveles de voltaje más pequeños, lo que es esencial para mediciones de precisión y para observar pequeños detalles en la forma de onda.
- Canales: Múltiples Vistas Simultáneas
La mayoría de los osciloscopios digitales modernos ofrecen múltiples canales de entrada, generalmente dos o cuatro. Esto permite visualizar y comparar simultáneamente varias señales, lo cual es invaluable para analizar la relación temporal entre diferentes puntos de un circuito o para depurar sistemas con múltiples entradas y salidas.
Modelos de Osciloscopios Digitales: Adaptándose a Cada Necesidad
El mercado ofrece una amplia gama de osciloscopios digitales, desde modelos básicos para estudiantes y aficionados hasta equipos de alta gama para investigación y desarrollo.
- Osciloscopios de Almacenamiento Digital (DSO): Son los más comunes y versátiles, ideales para una amplia variedad de aplicaciones. Ofrecen una excelente relación calidad-precio y son fáciles de usar.
- Osciloscopios de Señales Mixtas (MSO): Combinan las capacidades de un osciloscopio digital con las de un analizador lógico. Son perfectos para trabajar con sistemas que integran componentes analógicos y digitales, permitiendo la correlación temporal entre ambos tipos de señales.
- Osciloscopios de Fósforo Digital (DPO): Destacan por su capacidad para mostrar la densidad de ocurrencia de las señales, revelando anomalías y eventos poco frecuentes que otros osciloscopios podrían pasar por alto. Son especialmente útiles para la depuración de problemas intermitentes.
Consideraciones Adicionales al Elegir un Osciloscopio Digital
Además de las características principales, otros factores pueden influir en la elección:
- Conectividad: Puertos USB, Ethernet o GPIB facilitan la conexión a computadoras para el control remoto, la transferencia de datos y el análisis posterior.
- Software de Análisis: Muchos osciloscopios incluyen software integrado o externo para realizar mediciones automáticas, análisis de espectro, decodificación de protocolos y otras funciones avanzadas.
- Interfaz de Usuario: Una interfaz intuitiva y fácil de usar mejora la eficiencia y reduce la curva de aprendizaje.
- Sondas y Accesorios: La calidad y variedad de las sondas disponibles son cruciales para obtener mediciones precisas y seguras.
En resumen, los osciloscopios digitales son herramientas esenciales para cualquier profesional o entusiasta de la electrónica. Comprender sus características clave y los diferentes modelos disponibles permite seleccionar el equipo más adecuado para cada proyecto, garantizando mediciones precisas y un análisis eficiente de las señales eléctricas.
