Descargas parciales: un proceso degenerativo del aislamiento eléctrico

Las descargas parciales no son eventos aislados. Por el contrario, constituyen un proceso continuo de degradación del aislamiento en equipos eléctricos. Estas descargas generan pequeñas emisiones repetitivas que, con el tiempo, deterioran los materiales y aumentan el riesgo de fallas mayores.

Además, este fenómeno puede provocar:

• Daños progresivos en el aislamiento.

• Incremento del riesgo de sobrecargas.

• Fallos inesperados en la red eléctrica.

• Reducción de la vida útil de los equipos.

En particular, las descargas superficiales y de vacío suelen ser las más críticas, ya que aceleran el deterioro del sistema. Por esta razón, su detección temprana es una prioridad en programas de mantenimiento predictivo.

Limitaciones de los métodos tradicionales de detección

Durante años, la industria ha utilizado métodos convencionales como ultrasonido, radiofrecuencia (RF) y radiación ultravioleta (UV). Sin embargo, estos sistemas presentan limitaciones importantes.

Por ejemplo:

• No detectan fácilmente fallas ocultas detrás de paneles o cuadros eléctricos.

• Requieren alta especialización del operador.

• Pueden generar puntos ciegos en la inspección.

• No siempre permiten localizar con precisión la fuente del problema.

En consecuencia, estas limitaciones pueden retrasar el diagnóstico y aumentar el riesgo de fallas críticas, especialmente en entornos industriales donde la continuidad operativa es esencial.

Cámara acústica: visualización precisa de descargas parciales

La cámara acústica representa un avance significativo en la inspección eléctrica. A diferencia de los métodos tradicionales, esta tecnología convierte señales acústicas de alta frecuencia en imágenes visuales que permiten localizar el origen exacto de la descarga.

Su funcionamiento se basa en la detección de ondas sonoras generadas por las descargas parciales. Posteriormente, el sistema procesa estas señales y las muestra en pantalla como representaciones visuales claras e interpretables.

Entre sus principales ventajas destacan:

• Detección rápida e intuitiva, incluso para personal con formación básica.

• Localización precisa del origen del fallo.

• Inspección a distancia segura, reduciendo riesgos para el operador.

• Reducción de tiempos de diagnóstico.

• Optimización del mantenimiento predictivo.

Gracias a estas características, la cámara acústica permite pasar de inspecciones subjetivas a mediciones objetivas y confiables.

Funcionalidades avanzadas de la cámara acústica para análisis de descargas parciales

Además de detectar la presencia de fallas, la cámara acústica permite realizar análisis más profundos del fenómeno.

Estos equipos operan normalmente en rangos de frecuencia entre 2 y 100 kHz, lo que facilita la identificación temprana de anomalías que otros sistemas no detectan. Asimismo, los datos capturados pueden transferirse a plataformas de análisis para evaluar la severidad del problema y clasificar el tipo de descarga.

Este enfoque permite:

• Analizar tendencias de deterioro.

• Priorizar intervenciones de mantenimiento.

• Reducir costos por fallas inesperadas.

• Extender la vida útil de los equipos eléctricos.

De esta manera, la detección deja de ser reactiva y se convierte en una estrategia preventiva basada en datos.

Beneficios de implementar cámaras acústicas en mantenimiento predictivo

La incorporación de una cámara acústica en programas de mantenimiento aporta beneficios operativos y económicos relevantes.

Entre los más importantes se encuentran:

• Mayor confiabilidad del sistema eléctrico.

• Reducción de interrupciones no planificadas.

• Disminución de costos de reparación.

• Mejora de la seguridad industrial.

• Incremento del tiempo de actividad de los equipos.

Por lo tanto, su implementación no solo mejora la detección de fallas, sino que optimiza la gestión integral de activos eléctricos.

Conclusión: Tecnología clave para la continuidad operativa

La detección de descargas parciales mediante cámara acústica representa un cambio importante en la gestión del mantenimiento eléctrico. Esta tecnología permite identificar fallas invisibles, mejorar la seguridad del personal y prevenir daños costosos en infraestructuras críticas.

En un entorno donde la confiabilidad del sistema es esencial, contar con herramientas que permitan detectar y analizar fenómenos eléctricos de forma temprana es un factor decisivo para garantizar la continuidad operativa y la eficiencia industrial.

Qué es la turbidez del agua y qué la produce

La turbidez del agua es el grado de opacidad causado por partículas en suspensión. Estas pueden ser de origen orgánico o inorgánico, entre ellas:

• Sedimentos y minerales

• Algas y microorganismos

• Materia orgánica

• Aceites o proteínas

• Partículas microscópicas diversas

En términos técnicos, la turbidez se determina mediante un método óptico. Se hace pasar luz a través de una muestra y se mide cómo las partículas dispersan esa luz.

Como resultado, el análisis permite identificar la carga de sólidos suspendidos y evaluar la calidad del agua en aplicaciones sanitarias, ambientales e industriales.

Cómo funciona un medidor de turbidez del agua

El instrumento utilizado para medir la turbidez del agua se denomina turbidímetro o nefelómetro. Su funcionamiento se basa en un principio óptico preciso.

Principio de medición de la turbidez del agua

El proceso ocurre en tres etapas:

1. Emisión de luz
   El equipo proyecta un haz de luz hacia la muestra de agua.

2. Dispersión de la luz
   Las partículas suspendidas desvían la luz en distintas direcciones.

3. Detección y cálculo
   Un sensor mide la luz dispersada y la convierte en un valor numérico de turbidez.

Gracias a este método, el análisis elimina la subjetividad de la inspección visual y proporciona resultados cuantificables y reproducibles.

En consecuencia, la medición de la turbidez del agua es un proceso esencial en plantas de tratamiento, laboratorios y control de procesos industriales.

Por qué la turbidez del agua afecta la desinfección

La presencia de partículas suspendidas no solo altera la apariencia del agua. También puede comprometer los procesos de purificación.

Las partículas actúan como un escudo que protege microorganismos frente a los agentes desinfectantes. Cuando la turbidez es elevada:

• Los patógenos pueden sobrevivir al tratamiento.

• Disminuye la eficacia de los químicos desinfectantes.

• Aumenta el riesgo sanitario.

Por esta razón, la reducción de la turbidez es una etapa prioritaria en la potabilización del agua. Sin un control adecuado, la seguridad microbiológica no puede garantizarse.

Unidades de medición de la turbidez del agua

La medición de la turbidez utiliza estándares internacionales basados en la formazina, un polímero de referencia que permite obtener resultados comparables.

Las unidades más utilizadas son:

• FTU (Formazin Turbidity Units) → referencia general.

• NTU (Nephelometric Turbidity Units) → estándar de la Environmental Protection Agency.

• FNU (Formazin Nephelometric Units) → definidas por la International Organization for Standardization bajo ISO 7027.

• NTRU → método de relación utilizado en análisis específicos.

Estos estándares son aplicados globalmente en sectores como el tratamiento de agua, la industria alimentaria y el control ambiental, incluso por entidades técnicas como la American Society of Brewing Chemists.

Importancia de la calibración en medidores de turbidez del agua

La precisión de un medidor depende directamente de su mantenimiento y calibración. Incluso pequeñas impurezas en los componentes ópticos pueden alterar las mediciones.

Por ello, es fundamental:

• Mantener limpios los sensores y celdas de medición.

• Realizar calibraciones periódicas con soluciones patrón.

• Verificar el funcionamiento del equipo regularmente.

Un instrumento correctamente calibrado garantiza resultados confiables y permite asegurar el control real de la calidad del agua.

Conclusión

La turbidez del agua es mucho más que un indicador visual. Representa un parámetro técnico clave para evaluar la calidad del recurso hídrico, la eficacia de los procesos de tratamiento y la seguridad sanitaria.

Gracias a los medidores de turbidez basados en principios ópticos, hoy es posible detectar partículas invisibles y tomar decisiones basadas en datos precisos. De esta manera, el control de la turbidez contribuye tanto a la protección de la salud como a la eficiencia de los procesos industriales y ambientales.

Comprender cómo funciona un medidor de turbidez permite valorar la importancia de medir aquello que no se puede ver, pero que resulta esencial para la seguridad del agua.

Convertidor de potencia como elemento clave en la transformación de energía

Un convertidor de potencia es un dispositivo electrónico diseñado para transformar la energía eléctrica de un tipo a otro, ajustando parámetros como tensión, corriente o frecuencia según las necesidades del proceso.

En la industria, esta función es indispensable porque:

• La red eléctrica suministra normalmente corriente alterna (CA).

• Muchos equipos electrónicos y sistemas de control requieren corriente continua (CC).

• Los procesos industriales demandan distintos niveles de tensión para operar correctamente.

En consecuencia, el convertidor actúa como un intermediario que garantiza la compatibilidad entre la fuente de energía y los equipos, permitiendo una operación estable y segura.

Cómo funciona un convertidor de potencia

El funcionamiento del convertidor de potencia se basa en el control del flujo energético mediante componentes electrónicos que regulan la tensión y la corriente.

Principio de operación

El proceso incluye tres etapas principales:

• • Rectificación o transformación inicial: adapta el tipo de corriente.

  • Conmutación de alta frecuencia: regula el flujo eléctrico de forma rápida y controlada.

  • Filtrado y estabilización: entrega una señal estable al equipo final.

Gracias a la conmutación de alta frecuencia, el sistema reduce pérdidas de energía en forma de calor y mejora la eficiencia del proceso. Como resultado, se obtiene un suministro eléctrico más preciso y confiable.

Tipos de convertidor de potencia en aplicaciones industriales

Dependiendo de la transformación requerida, existen diferentes tipos de convertidor de potencia utilizados en la industria.

CA a CC Rectificadores

Transforman la corriente alterna en corriente continua. Se utilizan en fuentes de alimentación de equipos electrónicos y sistemas de control.

CC a CC Choppers

Modifican el nivel de tensión continua existente. Son comunes en sistemas de control de velocidad y regulación de potencia.

CC a CA Inversores

Convierten energía continua en alterna, permitiendo controlar frecuencia y tensión en motores industriales.

CA a CA Convertidores de frecuencia

Transforman corriente alterna en otra con distinta tensión o frecuencia. Se emplean en sistemas de automatización y control de motores.

Cada tipo responde a necesidades específicas de operación, por lo que su correcta selección impacta directamente en la eficiencia energética del sistema.

Control de equipos y eficiencia energética con convertidor de potencia

Más allá de transformar energía, el convertidor de potencia permite controlar el comportamiento de máquinas y procesos industriales.

Por ejemplo, facilita:

• Regulación precisa de velocidad en motores eléctricos.

• Optimización del consumo energético.

• Reducción del desgaste mecánico en equipos.

• Mayor estabilidad en líneas de producción automatizadas.

De esta manera, el control dinámico del movimiento contribuye a mejorar la productividad y disminuir costos operativos.

Protección y confiabilidad en sistemas eléctricos industriales

Otro aspecto relevante es la función de protección que cumplen estos dispositivos. Los convertidores modernos incorporan mecanismos de seguridad como:

• Protección contra sobrecargas eléctricas.

• Control de temperatura y prevención de sobrecalentamiento.

• Estabilización de variaciones de tensión.

• Protección de equipos sensibles.

Estas características ayudan a prolongar la vida útil de la infraestructura y reducir interrupciones en la operación.

En procesos donde la precisión de medición es crítica, el mantenimiento y la verificación periódica de equipos eléctricos mediante organismos como Instituto Nacional de Calidad contribuyen a asegurar la confiabilidad de los sistemas.

Aplicaciones del convertidor de potencia en la industria

El uso del convertidor de potencia es amplio en distintos sectores industriales, especialmente en:

• Sistemas de automatización y control.

• Equipos de instrumentación industrial.

• Variadores de velocidad para motores.

• Sistemas de energía y distribución eléctrica.

• Procesos de manufactura y producción continua.

Su versatilidad permite integrar tecnologías modernas orientadas a la eficiencia energética y la transformación digital de los procesos.

Conclusión

El convertidor de potencia es un componente esencial en la infraestructura eléctrica industrial. Su capacidad para transformar, regular y estabilizar la energía permite optimizar procesos, mejorar la seguridad operativa y garantizar la continuidad de los sistemas.

A medida que la industria avanza hacia mayores niveles de automatización, la gestión eficiente de la energía se convierte en un factor estratégico. Por ello, comprender el funcionamiento y la correcta aplicación de estos dispositivos resulta clave para lograr procesos industriales más confiables, eficientes y sostenibles.

¿Qué es un transformador de señal y cómo funciona?

Un transformador de señal es un dispositivo electromagnético que transfiere energía entre circuitos mediante acoplamiento magnético. Opera con dos bobinas —primaria y secundaria— enrolladas sobre un núcleo ferromagnético.

Cuando la corriente alterna circula por la bobina primaria, se genera un campo magnético variable. Este campo induce una tensión en la bobina secundaria, permitiendo la transmisión de la señal sin contacto eléctrico directo.

Principio de operación

Su funcionamiento se basa en tres elementos principales:

• • Inducción electromagnética: transferencia de energía mediante flujo magnético.

  • Relación de espiras: determina si la señal se amplifica o reduce.

  • Conservación de la forma de onda: mantiene la frecuencia y características originales.

Como resultado, el transformador modifica los niveles eléctricos sin alterar la información transmitida.

Aislamiento galvánico mediante transformador de señal

Una de las características más importantes del transformador de señal es el aislamiento galvánico. Este principio elimina la conexión eléctrica directa entre circuitos, creando una barrera de protección.

Beneficios principales

• • Protección de equipos sensibles frente a sobretensiones.

  • Eliminación de bucles de tierra.

  • Reducción de interferencias eléctricas.

  • Mayor seguridad operativa.

En consecuencia, el aislamiento mejora la estabilidad del sistema y garantiza mediciones más confiables en entornos industriales.

Diferencia entre transformador de señal y convertidor de señal

En instrumentación industrial es común confundir ambos dispositivos. Sin embargo, sus funciones son diferentes.

Transformador de señal

• • Ajusta tensión, corriente o potencia.

  • Mantiene el formato original de la señal.

  • Mejora compatibilidad entre equipos.

Convertidor de señal

• • Cambia el tipo de señal.

  • Transforma señales analógicas a digitales o viceversa.

  • Modifica el formato de transmisión.

Por lo tanto, elegir el dispositivo adecuado evita errores en la integración de sistemas de medición y control.

Aplicaciones del transformador de señal en la industria

Gracias a su capacidad de aislamiento y acondicionamiento eléctrico, el transformador de señal se utiliza en múltiples sectores donde la precisión es crítica.

Automatización industrial

Permite adaptar señales de sensores e instrumentos para sistemas de control y operación de maquinaria.

Instrumentación y control de procesos

Mejora la estabilidad de mediciones eléctricas en variables como presión, flujo o temperatura.

Equipos médicos

Aísla señales de baja tensión para garantizar seguridad del paciente y precisión diagnóstica.

Sistemas automotrices

Acondiciona señales de sensores para unidades electrónicas de control.

En todos estos casos, el dispositivo facilita la interoperabilidad entre sistemas electrónicos con diferentes niveles de operación.

Importancia del mantenimiento y la calibración del transformador de señal

Para asegurar su funcionamiento correcto, los transformadores de señal deben integrarse en programas de mantenimiento preventivo y verificación metrológica. La calibración periódica permite detectar desviaciones, reducir fallos y garantizar la confiabilidad de los datos.

En entornos industriales, estos procesos suelen realizarse en laboratorios especializados como los acreditados por Instituto Nacional de Calidad, donde se asegura la trazabilidad de las mediciones y el cumplimiento de estándares técnicos.

Conclusión

El transformador de señal es un componente esencial para la transmisión segura y precisa de información eléctrica en sistemas industriales. Su capacidad para aislar circuitos, adaptar niveles eléctricos y preservar la integridad de la señal lo convierte en una herramienta clave para la automatización y el control de procesos.

A medida que la industria evoluciona hacia sistemas cada vez más interconectados, la correcta selección, mantenimiento y calibración de estos dispositivos resulta fundamental para garantizar eficiencia operativa y confiabilidad en la medición.

¿Qué es y cómo opera un sensor de conductividad?

Para entender el funcionamiento de este dispositivo, debemos considerar que la conductividad eléctrica en líquidos depende directamente de la presencia de ventas, ácidos o bases disueltas. Un sensor de conductividad funciona aplicando un voltaje entre dos o más electrodos sumergidos, midiendo la resistencia eléctrica de la solución para calcular la conductancia mediante la Ley de Ohm , donde la corriente resultante es proporcional a la cantidad de iones libres en el fluido.

En términos matemáticos, la conductividad (σ) se define como la inversa de la resistividad (ρ) y se expresa mediante la fórmula:

σ = 1 / ρ

Tipos de tecnología en el sensor de conductividad

Existen principalmente dos métodos para realizar estas mediciones, cada uno adecuado para diferentes entornos industriales:

1. Sensores de contacto (Potenciométricos): Utilizan electrodos (generalmente de grafito o acero inoxidable) que entran en contacto directo con el líquido. Son ideales para medir agua pura o de baja conductividad. No obstante, requiere un mantenimiento constante para evitar la polarización y la acumulación de residuos.
2. Sensores inductivos (Toroidales): Estos no utilizan electrodos en contacto con el fluido. En su lugar, utilice dos bobinas de alambre dentro de un cuerpo de plástico. Una bobina genera un campo magnético que induce una corriente en el líquido, y la segunda mide dicha corriente. Son perfectos para soluciones altamente corrosivas o con muchos sólidos en suspensión.

Importancia de la constante de celda y la temperatura

Un aspecto crítico en la configuración de cualquier sensor de conductividad es la constante de celda (K). Esta se define como la relación entre la distancia entre los electrodos (L) y el área de su superficie (A):

K = L / A

Además, es fundamental considerar que la temperatura afecta significativamente la movilidad iónica. Por esta razón, la mayoría de los equipos modernos incluyen una compensación automática de temperatura para normalizar los resultados a un valor estándar (generalmente 25 °C).

Calibración y precisión del sensor de conductividad.

Para garantizar que los resultados sean confiables y cumplan con los estándares internacionales, es indispensable algunos de estos instrumentos a procesos de calibración periódica. En el ámbito de la metrología, se utilizan soluciones patrón certificados de conductividad para verificar y ajustar el desempeño del equipo.

Mantener un programa de suministro y proyectos de mejora en la instrumentación permite a las plantas industriales optimizar procesos como el tratamiento de aguas residuales, el control de torres de enfriamiento y la producción farmacéutica, donde la precisión es un requisito no negociable.

Mantenimiento y calibración para resultados precisos

Para asegurar que un sensor de conductividad opere bajo los parámetros óptimos, es vital realizar servicios de mantenimiento preventivo y calibraciones periódicas. En laboratorios de metrología acreditados, se utilizan soluciones patrones certificadas para ajustar el equipo y garantizar la trazabilidad de las medidas. Un sensor descalibrado puede derivar en errores críticos en la producción, afectando desde sistemas de tratamiento de agua hasta procesos químicos complejos.

El sensor de conductividad es una herramienta fundamental para el control de calidad en procesos industriales donde la pureza y composición de los líquidos son variables críticas. Comprender su funcionamiento, seleccionar la tecnología adecuada y mantener programas de calibración periódica permite obtener mediciones confiables, optimizar procesos productivos y cumplir con estándares metrológicos exigentes. Su correcta implementación garantiza precisión operativa y eficiencia en aplicaciones como tratamiento de agua, procesos químicos y control industrial.

Beneficios de integrar una cámara acústica en su plan de mantenimiento

La detección convencional de fugas suele ser un proceso lento y, en ocasiones, poco preciso. No obstante, al utilizar una cámara acústica, las empresas pueden escanear grandes áreas en cuestión de minutos. Gracias a su matriz de micrófonos de alta sensibilidad, el equipo captura las ondas sonoras de alta frecuencia generadas por el flujo turbulento de una fuga. Además, estas herramientas están diseñadas para filtrar el ruido ambiental de la planta, permitiendo que el técnico se enfoque exclusivamente en el punto crítico. En consecuencia, se reduce el tiempo de inactividad y se optimiza el uso de los suministros industriales.

Precisión técnica y tecnología de visualización.

El funcionamiento de estos dispositivos se basa en la superposición de un mapa de calor acústico sobre una imagen óptica convencional. Al emplear una cámara acústica, el operador puede visualizar la ubicación exacta de la fuga de aire comprimido o gas, incluso a distancias considerables. Por otra parte, los modelos más avanzados permiten calcular el volumen de la pérdida y el coste económico asociado de forma instantánea. Esta capacidad analítica es vital para priorizar las reparaciones dentro de los proyectos de automatización y servicios de mantenimiento preventivo.

Aplicaciones en sistemas de vacío y gases industriales.

No solo el aire comprimido es objeto de inspección; los sistemas de vacío y las líneas de gases especiales también requieren una vigilancia constante. Una cámara acústica es igualmente eficaz para detectar ingresos de aire en sistemas de presión negativa, donde los métodos tradicionales suelen fallar. Asimismo, en el manejo de gases costosos o peligrosos, la detección temprana evita riesgos laborales y pérdidas financieras. Por lo tanto, integrar esta tecnología en los servicios de inspección asegura que las instalaciones cumplan con los estándares de calidad más exigentes, similares a los requeridos en laboratorios de metrología acreditados.

Eficiencia energética y sostenibilidad operativa

Finalmente, el impacto de una cámara acústica en la huella de carbono de una planta es notable. Se estima que hasta el 30% del aire comprimido generado en una industria se pierde por fugas no detectadas. Al corregir estas fallas, se reduce la carga de trabajo de los compresores, prolongando su vida útil y disminuyendo el consumo eléctrico. En conclusión, la adopción de soluciones tecnológicas avanzadas para la detección de fugas es una inversión estratégica que garantiza la excelencia en el suministro y la operatividad de cualquier proyecto industrial moderno.

Conclusión

La cámara acústica para detección de fugas se consolida como una herramienta clave en entornos industriales al permitir una localización precisa y rápida de pérdidas en sistemas de aire comprimido gas y vacío Su capacidad para operar sin interrumpir procesos productivos contribuye directamente a la eficiencia energética la reducción de costos y la seguridad operativa convirtiéndola en una solución estratégica para planes de mantenimiento modernos y sostenibles.

El Requisito de Trazabilidad en ISO 9001

La norma ISO 9001:2015 establece directrices claras sobre el control de los equipos de seguimiento y medición. Según el apartado 7.1.5, cuando la trazabilidad de las mediciones es un requisito, el equipo de medición debe calibrarse o verificarse a intervalos especificados contra patrones trazables.

Sin embargo, una calibración no está completa si solo se informa el error del instrumento. Es aquí donde las incertidumbres de calibración juegan un papel crítico. Sin un valor de incertidumbre declarado, es imposible determinar si el equipo realmente cumple con las tolerancias requeridas para un proyecto de automatización o suministro específico.

¿Qué son las Incertidumbres de Calibración?

Desde una perspectiva técnica, la incertidumbre es un parámetro asociado al resultado de una medición que caracteriza la dispersión de los valores que podrían ser razonablemente atribuidos al mensurando. En términos sencillos, representa la «duda» técnica que existe en cualquier proceso de medida.

Para un laboratorio de metrología, calcular estas incertidumbres de calibración implica considerar diversos factores:

• La resolución del instrumento bajo prueba.
• La repetibilidad de las medidas obtenidas.
• La incertidumbre del patrón de referencia utilizado.
• Las condiciones ambientales (temperatura, humedad) durante el servicio.

El Impacto de las Incertidumbres de Calibración en la Toma de Decisiones

Cuando se realizan servicios de mantenimiento preventivo o instalaciones de sistemas automatizados, las decisiones se basan en datos. Si las incertidumbres de calibración son demasiado elevadas en comparación con la tolerancia del proceso, el riesgo de aceptar un producto defectuoso (falso positivo) o rechazar uno bueno (falso negativo) aumenta excesivamente.

La norma ISO 9001 exige que la organización determine si los recursos de seguimiento y medición son aptos para su propósito. Por lo tanto, un certificado de calibración que incluye el cálculo de incertidumbre permite a los ingenieros realizar un análisis de riesgo basado en datos reales, asegurando que el suministro y la ejecución del proyecto sean técnicamente sólidos.

Acreditación y Confianza Técnica

Para garantizar que las incertidumbres de calibración sean calculadas correctamente, es fundamental contar con laboratorios que sigan estándares internacionales como la ISO/IEC 17025. En el contexto nacional, el uso de laboratorios acreditados por organismos como el INACAL asegura que los métodos de cálculo de incertidumbre sigan la Guía para la Expresión de la Incertidumbre de Medida (GUM).

En conclusión, integrar el análisis de las incertidumbres de calibración dentro del sistema de gestión de calidad ISO 9001 no solo cumple con un requisito de auditoría. Por el contrario, se traduce en una ventaja competitiva que garantiza la precisión en cada fase de sus proyectos industriales, desde el suministro de componentes hasta el mantenimiento especializado.

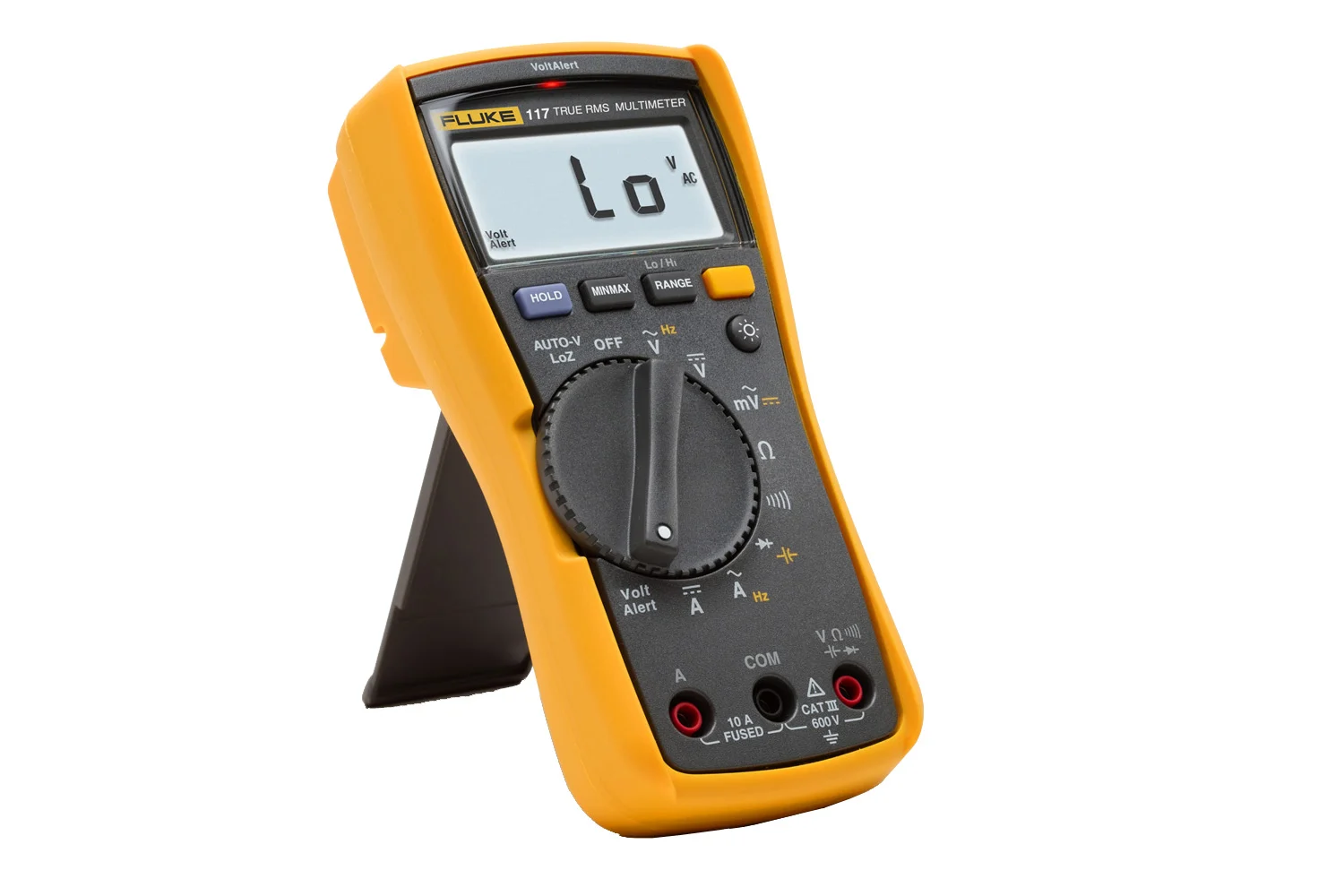

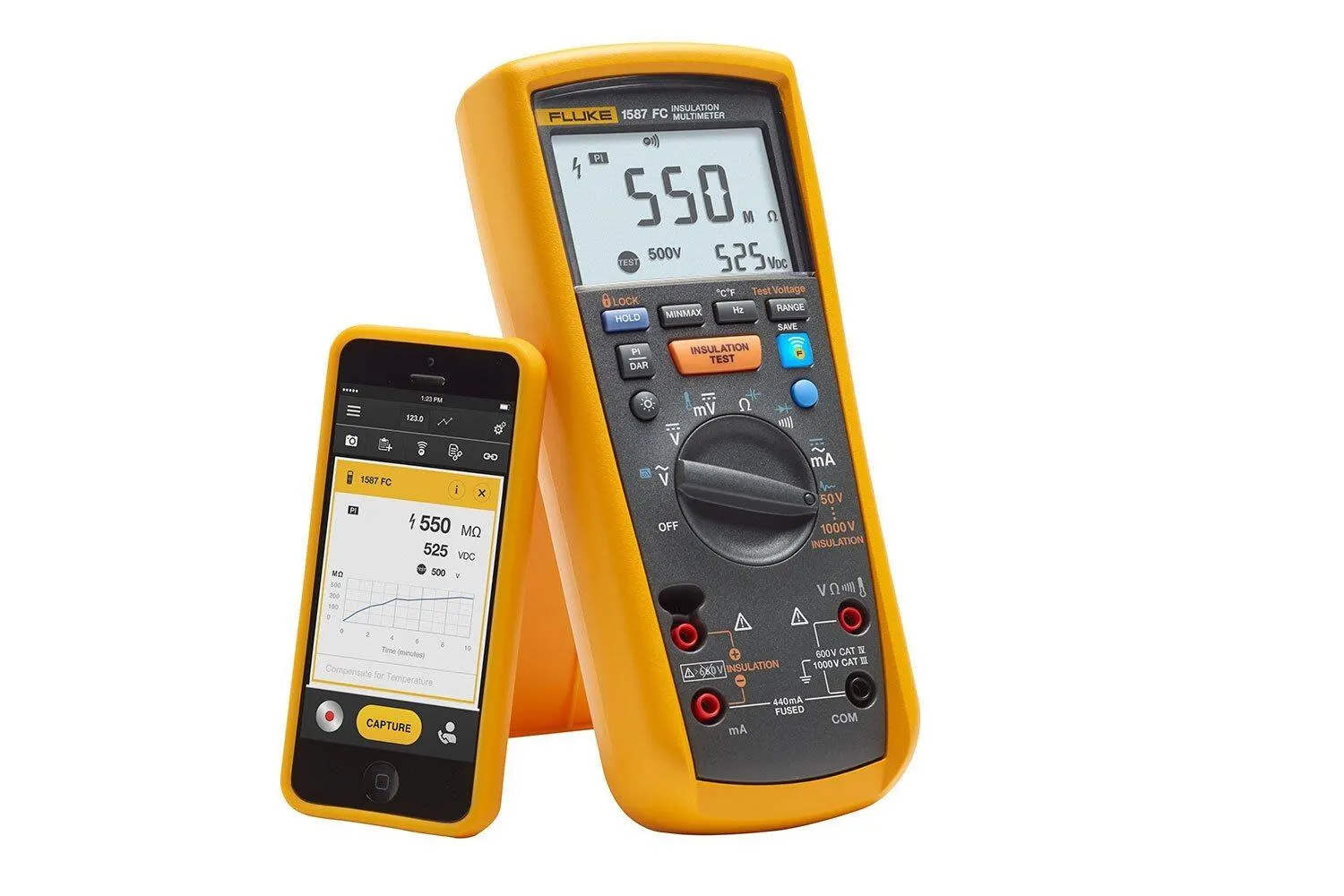

Fallas comunes en el multímetro digital

Durante las tareas de campo o laboratorio, es habitual encontrar errores que afectan directamente la precisión del multímetro digital. A continuación, se describen los más frecuentes.

Lecturas inestables o incorrectas

Una de las fallas más comunes es la obtención de valores fluctuantes o poco coherentes. Esto puede deberse a:

• • Baterías descargadas

  • Conexiones internas deterioradas

  • Interferencias eléctricas

  • Desajustes por falta de calibración

En consecuencia, las decisiones técnicas basadas en estas mediciones pueden resultar equivocadas.

Daños por selección incorrecta de rango

Seleccionar un rango inadecuado de tensión, corriente o resistencia puede provocar:

• • Saturación del equipo

  • Daño en los fusibles internos

  • Averías permanentes en el circuito de medición

Por esta razón, es fundamental verificar el rango antes de realizar cualquier medición con el multímetro digital.

Fallas en puntas de prueba y conectores

Las puntas de prueba desgastadas, partidas o con aislamiento dañado generan falsos contactos. Como resultado, las mediciones pierden confiabilidad y se incrementa el riesgo eléctrico durante la operación.

Precauciones esenciales al usar un multímetro digital

Además de identificar fallas, aplicar buenas prácticas reduce significativamente los riesgos y prolonga la vida útil del instrumento.

Verificación previa al uso

Antes de cada medición, se recomienda:

• • Revisar el estado físico del multímetro digital

  • Confirmar que las puntas estén en buen estado

  • Validar que el selector esté en la función correcta

De esta forma, se minimizan errores operativos desde el inicio.

Uso adecuado según la aplicación

No todos los multímetros están diseñados para las mismas condiciones. Por ejemplo:

• • Medición en tableros industriales requiere categorías de seguridad adecuadas

  • Ambientes húmedos o polvorientos demandan protección adicional

Por lo tanto, elegir el equipo correcto es tan importante como saber utilizarlo.

Mantenimiento preventivo periódico

El mantenimiento no solo corrige fallas, sino que previene paradas inesperadas. Incluye limpieza, revisión de componentes y verificación funcional del multímetro digital, especialmente en aplicaciones críticas.

Calibración del multímetro digital y confiabilidad metrológica

Para asegurar que las mediciones sean válidas y trazables, la calibración es un paso indispensable. Un multímetro digital sin calibración puede presentar desviaciones que no son visibles a simple vista.

Contar con un Laboratorio de Metrología y Calibración acreditado por INACAL permite:

• Garantizar exactitud en las mediciones

• Cumplir requisitos normativos y auditorías

• Respaldar decisiones técnicas con datos confiables

Además, la calibración periódica optimiza los procesos de mantenimiento, automatización y control industrial.

Valor del multímetro digital en proyectos industriales

En proyectos de instalación, mantenimiento y automatización, el multímetro digital es una herramienta crítica. Su correcto uso, acompañado de mantenimiento y calibración acreditada, contribuye directamente a:

• Reducir riesgos eléctricos

• Mejorar la eficiencia operativa

• Asegurar continuidad en los procesos

En resumen, entender sus fallas, aplicar precauciones y asegurar su confiabilidad metrológica convierte al multímetro digital en un aliado estratégico para la seguridad y el desempeño industrial.

Un datalogger es un instrumento de medición autónomo que captura y registra datos de variables como temperatura, humedad o presión en intervalos de tiempo programados, facilitando el control de calidad y el cumplimiento de normativas técnicas.

Funcionamiento y componentes de un datalogger

El proceso de registro comienza cuando los sensores captan una señal analógica del entorno. Posteriormente, el dispositivo convierte esta señal en datos digitales mediante un convertidor. Por lo tanto, el equipo puede almacenar miles de lecturas que luego se descargan en un ordenador para su análisis detallado.

Además, la mayoría de estos dispositivos funcionan con baterías de larga duración. Esto garantiza que la recolección de datos no se interrumpa, incluso en lugares remotos o durante cortes de energía eléctrica.

Aplicaciones principales en la industria y metrología

En el ámbito de la automatización y el suministro industrial, el uso de un datalogger es fundamental para asegurar la trazabilidad. Algunas de sus aplicaciones más comunes incluyen:

• Cadena de frío: Monitoreo de alimentos y medicinas durante su transporte.
• Laboratorios de calibración: Control ambiental estricto para garantizar la precisión de las mediciones.
• Mantenimiento preventivo: Evaluación de sistemas de climatización y motores.
• Gestión energética: Registro del consumo eléctrico en plantas industriales.

Importancia de la calibración acreditada

Para que los datos obtenidos por un datalogger sean válidos ante organismos reguladores como INACAL en Perú, es indispensable que el equipo cuente con una calibración adecuada. Un laboratorio de metrología acreditado asegura que las desviaciones del instrumento estén dentro de los límites permitidos, proporcionando confianza en los resultados y optimizando los procesos de mantenimiento y servicios de cualquier proyecto.

¿Qué es un Videoscopio?

Un videoscopio, también conocido como boroscopio de video o endoscopio industrial, es un dispositivo óptico que permite la inspección visual remota de espacios confinados o de difícil acceso. Consiste en una sonda flexible o rígida equipada con una cámara en su extremo, la cual transmite imágenes y videos a una pantalla o monitor. Esta tecnología es fundamental para detectar defectos, corrosión, obstrucciones o cualquier anomalía sin necesidad de desmontar componentes complejos.

Funciones Clave del Videoscopio

Las capacidades de un videoscopio van más allá de la simple visualización. A continuación, se detallan sus funciones más relevantes:

Inspección Visual Detallada

La función principal del videoscopio es proporcionar una inspección visual de alta resolución en tiempo real. Esto permite a los técnicos examinar el interior de tuberías, motores, turbinas, cavidades y otras estructuras, identificando problemas como grietas, soldaduras defectuosas, acumulación de residuos o daños por impacto.

Grabación y Documentación

Muchos videoscopios modernos incluyen la capacidad de grabar imágenes y videos de las inspecciones. Esta función es vital para la documentación de hallazgos, la creación de informes de mantenimiento, el seguimiento de la evolución de un problema a lo largo del tiempo y la formación de personal. Los archivos multimedia pueden almacenarse en la memoria interna del dispositivo o en tarjetas SD para su posterior análisis.

Medición de Defectos

Algunos modelos avanzados de videoscopios incorporan funciones de medición que permiten cuantificar el tamaño de defectos o la distancia entre puntos específicos. Esto se logra mediante el uso de software integrado que analiza las imágenes capturadas, proporcionando datos precisos para la toma de decisiones sobre reparaciones o reemplazos.

Iluminación Ajustable

Para garantizar una visibilidad óptima en entornos oscuros, los videoscopios están equipados con fuentes de luz LED en el extremo de la sonda. La intensidad de esta iluminación suele ser ajustable, permitiendo al usuario adaptar la visibilidad a las condiciones específicas de cada inspección.

Articulación de la Sonda

La capacidad de articular la punta de la sonda es una característica crucial en muchos videoscopios. Esto permite al operador dirigir la cámara en diferentes ángulos y direcciones, obteniendo una vista completa del área de interés y superando obstáculos internos.

Conectividad y Análisis

Los videoscopios modernos a menudo ofrecen opciones de conectividad, como Wi-Fi o USB, para transferir datos a otros dispositivos. Esto facilita el análisis de las imágenes y videos en computadoras, la colaboración con otros expertos y la integración de los datos en sistemas de gestión de mantenimiento.

Aplicaciones del Videoscopio en Diversos Sectores

El videoscopio es una herramienta versátil con aplicaciones en una amplia gama de industrias:

• Automotriz: Inspección de motores, transmisiones, sistemas de escape y chasis.
• Aeronáutica: Revisión de turbinas, alas, fuselajes y sistemas hidráulicos.
• Energía: Mantenimiento de turbinas eólicas, generadores y tuberías en centrales eléctricas.
• Construcción: Evaluación de estructuras, tuberías ocultas y sistemas de ventilación.
• Petroquímica: Inspección de tanques, tuberías y reactores para detectar corrosión o fugas.

Conclusión

En resumen, el videoscopio es una herramienta esencial para la inspección no destructiva, proporcionando una visión clara y detallada en lugares inaccesibles. Sus funciones de inspección visual, grabación, medición y articulación lo convierten en un activo invaluable para el mantenimiento predictivo y la garantía de calidad en numerosos sectores industriales. Invertir en un videoscopio de calidad es invertir en la eficiencia y seguridad de sus proyectos.
