Descripción

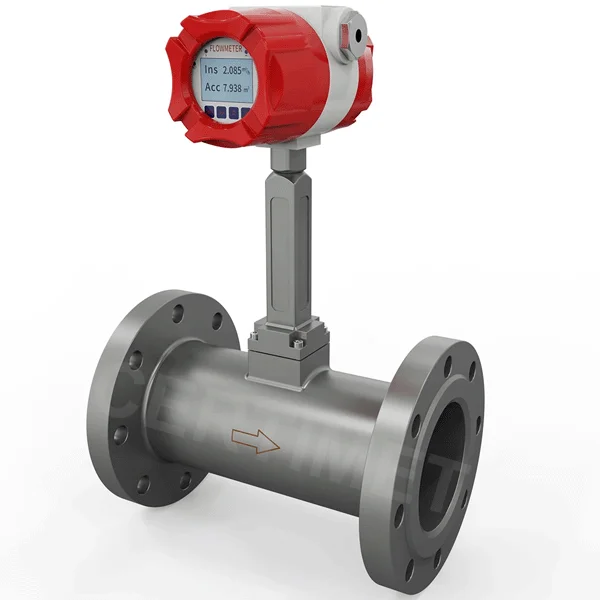

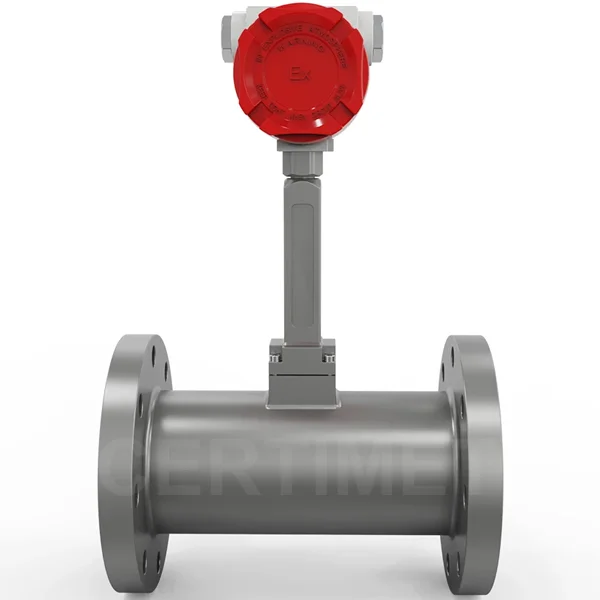

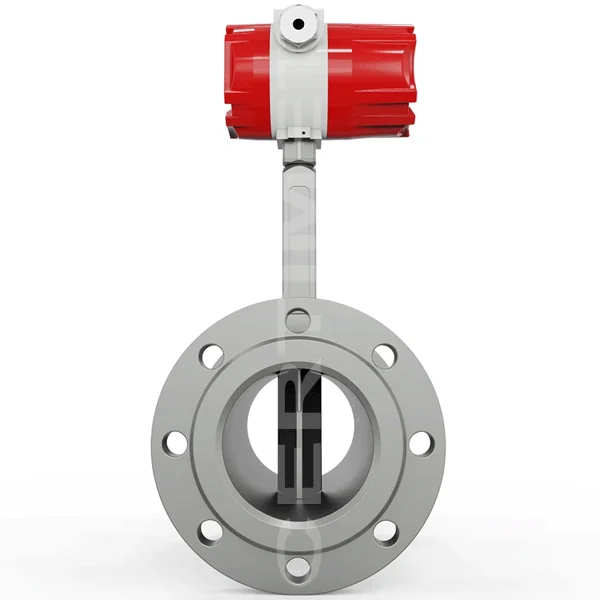

Medidor de caudal Vortex SUP-LUGB sin compensación de temperatura y presión SUPMEA
Características principales del Medidor de caudal Vortex SUP-LUGB SUPMEA
>Medición de flujo basada en tecnología de vórtices de Kármán.
>Adecuado para vapor, gases y líquidos de baja viscosidad.
>Alta precisión de medición de hasta ±1.0 % según condiciones del proceso.
>Amplio rango de diámetros nominales DN15 a DN300.
>Relación de rango de medición 1:8 para diferentes condiciones de flujo.
>Salida analógica 4–20 mA y comunicación RS485 Modbus RTU.
>Pantalla LCD de matriz de puntos para visualización de datos.
>Carcasa de acero inoxidable resistente a ambientes industriales.
>Instalación tipo wafer o brida según el diámetro de la tubería.
Beneficios del Medidor de caudal Vortex SUP-LUGB SUPMEA
>Medición precisa y estable en aplicaciones con vapor, gas o líquidos.
>Bajo mantenimiento, gracias a su diseño sin partes móviles.
>Baja pérdida de presión en la línea de proceso.
>Alta resistencia a vibraciones, contaminación y condiciones industriales exigentes.
>Fácil integración en sistemas de monitoreo y control industrial.
>Solución confiable para medición de consumo energético en sistemas de vapor.
Aplicaciones
El medidor de flujo vortex SUP-LUGB se utiliza ampliamente en diversas industrias para la medición de flujo de gases, vapor y líquidos:
>Sistemas de medición de vapor industrial.
>Monitoreo de aire comprimido en procesos industriales.
>Medición de gases industriales como nitrógeno o gas natural.
>Procesos en la industria química y petroquímica.
>Plantas de tratamiento de agua.
>Industria energética y generación de vapor.
>Control de flujo en sistemas HVAC y procesos térmicos.
Especificaciones Técnicas del Medidor de caudal Vortex SUP-LUGB SUPMEA
| Parámetro | Especificación |
|---|---|
| Modelo | SUP-LUGB |
| Tipo de instrumento | Medidor de flujo tipo vortex |
| Diámetro nominal | DN15 – DN300 |
| Precisión | ±1.0 % a ±1.5 % |
| Relación de rango | 1:8 |
| Temperatura del medio | -20 °C a 150 °C / 260 °C / 300 °C |
| Señal de salida | 4–20 mA |
| Comunicación | RS485 (Modbus RTU) |
| Alimentación | 24 VDC ±5 % o batería de litio |
| Protección | IP65 |
| Material del cuerpo | Acero inoxidable |
| Pantalla | LCD matriz de puntos 128×64 |
| Tipo de instalación | Wafer o brida |
