La calibración de un frecuencímetro consiste en comparar su lectura con un patrón de frecuencia de mayor exactitud y trazable —una referencia de tiempo basada en reloj atómico o en un oscilador disciplinado por señal GPS—, para detectar, documentar y, si es posible, corregir la desviación en hertz (Hz). Es el único método que garantiza que las mediciones de frecuencia en tu planta son confiables y defendibles ante una auditoría.
¿Qué es un frecuencímetro y por qué su calibración es crítica?
Un frecuencímetro es un instrumento que mide el número de ciclos por segundo (Hz) de una señal eléctrica. Se usa en plantas de generación, subestaciones, tableros de control, pruebas de motores y variadores de velocidad, y también como base para verificar tacómetros, cronómetros y estroboscopios.
En un sistema eléctrico, un error de frecuencia no es un dato menor: la frecuencia de la red refleja el equilibrio entre generación y demanda, y una lectura desviada puede ocultar problemas reales o generar alarmas falsas que llevan a decisiones de operación incorrectas.
¿Cómo se calibra un frecuencímetro?

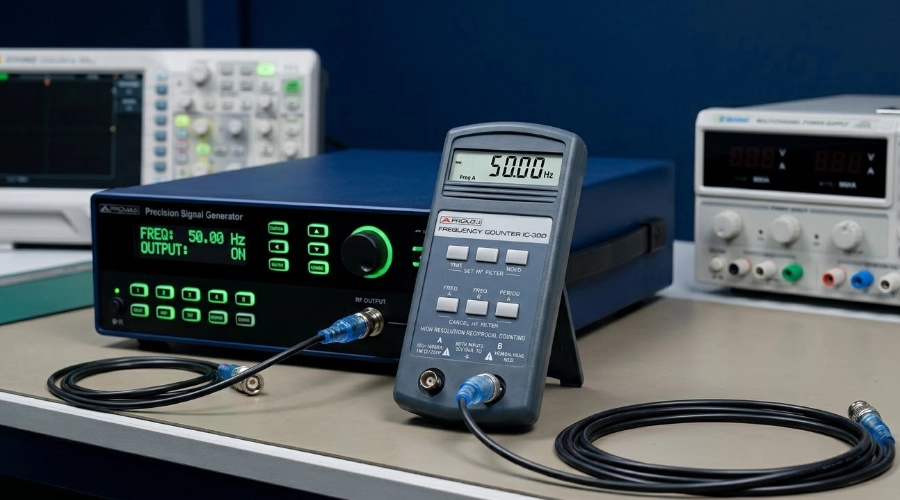

El método más usado es la comparación directa contra un patrón:
- Prueba funcional previa: se verifica que el instrumento encienda, responda a la señal y no tenga daños físicos o en las terminales.
- Aplicación de puntos de calibración: se inyectan señales de frecuencia conocidas a lo largo del rango de uso (puntos bajos, medios y altos del rango típico de operación, por ejemplo 50/60 Hz y las frecuencias propias del proceso).
- Comparación simultánea: el patrón y el frecuencímetro bajo prueba miden la misma señal al mismo tiempo. Se registran las lecturas de ambos en cada punto.
- Cálculo de errores: se determina la desviación en cada punto y se evalúa si está dentro de la tolerancia del fabricante o del proceso.
- Documentación: se emite un certificado con los puntos calibrados, el error encontrado, la incertidumbre de medida y la trazabilidad del patrón utilizado.
Dato clave: una sola señal de 50 Hz no valida todo el rango del instrumento. Los puntos de calibración deben cubrir el rango donde realmente trabaja tu equipo.
¿Cómo interpretar el certificado de calibración?
Cuatro elementos deben aparecer siempre:
- Error o desviación: la diferencia entre lo que indica tu frecuencímetro y el patrón, en cada punto.
- Incertidumbre expandida: el margen de duda de la medición del laboratorio, con su factor de cobertura (k=2 ≈ 95 %).
- Trazabilidad: la cadena documentada que vincula al patrón con estándares nacionales o internacionales.
- Decisión de conformidad (si se solicitó): si el instrumento cumple la tolerancia definida para tu proceso.
Si el certificado muestra un error sistemático pequeño y constante, puedes aplicar un factor de corrección. Si la desviación es grande o crece con la frecuencia, el instrumento necesita ajuste o reparación.
¿Cada cuánto calibrar un frecuencímetro?
No existe un intervalo único, pero la referencia general en la industria es anual. Acorta el intervalo si el instrumento está en un entorno crítico (subestaciones, protección de generadores), si sufre transporte frecuente, o si su historial muestra deriva entre calibraciones.
Recomendación: define la frecuencia en tu plan de calibración basado en el riesgo, y verifica el instrumento si observas lecturas inconsistentes entre calibraciones programadas.
5 errores comunes que arruinan una calibración
1. Usar una señal de referencia inestable: si la fuente tiene deriva o ruido, la comparación es inválida desde el inicio.
2. Mala conexión a tierra: el ruido eléctrico en las terminales distorsiona la lectura, especialmente en frecuencias bajas.
3. Calibrar solo un punto: validar 50 Hz no garantiza el comportamiento a 400 Hz o 1 kHz.
4. Ignorar la resolución del instrumento: un frecuencímetro de resolución de 0,1 Hz no puede verificar tolerancias de 0,01 Hz.
5. Confundir ajuste con calibración: el ajuste corrige la lectura; la calibración documenta el error e incertidumbre con trazabilidad. Son pasos distintos y complementarios.
Calibración de frecuencímetros en CERTIMET
En CERTIMET, nuestra división de Metrología cuenta con un laboratorio de Tiempo y Frecuencia donde calibramos frecuencímetros, tacómetros, cronómetros y estroboscopios, con patrones de alta precisión y personal técnico especializado.
Nuestro servicio de mantenimiento y calibración va más allá de la comparación: incluye prueba funcional, ajuste del instrumento cuando es necesario, y emisión de certificado de calibración con trazabilidad documentada de los patrones utilizados. Realizamos el servicio en nuestro laboratorio o in situ en tu planta, con gestión de recojo y entrega en 24 horas a nivel nacional.
