Cómo elegir un medidor de flujo para tu proceso industrial: guía técnica de selección
Para elegir el medidor de flujo adecuado debes partir de tres datos: el tipo de fluido que vas a medir (líquido, gas o vapor), sus propiedades (conductividad, viscosidad, presencia de sólidos) y las condiciones de tu tubería (diámetro, presión, temperatura de trabajo). Con esa información puedes descartar tecnologías que no aplican a tu proceso y comparar solo las opciones viables —electromagnético, ultrasónico, turbina, diferencial de presión o área variable— según la precisión y el presupuesto que necesitas. En esta guía te explicamos cómo tomar esa decisión sin errores costosos.
¿Qué debes definir antes de comparar caudalímetros?
Antes de revisar fichas técnicas o pedir cotizaciones, responde estas preguntas sobre tu proceso:
-
> ¿Qué fluido vas a medir? Un líquido conductivo, un gas, vapor o un líquido con sólidos en suspensión requieren tecnologías distintas.
-
> ¿Cuál es el rango de caudal esperado? Un equipo sobredimensionado pierde precisión en caudales bajos; uno subdimensionado genera pérdida de carga innecesaria.
-
> ¿Qué diámetro y material tiene tu tubería? Define si necesitas un medidor en línea (inline) o uno tipo abrazadera (clamp-on), que se instala sin cortar el proceso.
-
> ¿Qué exactitud necesita tu proceso? No es lo mismo un control visual de dosificación que una medición para balance de masa o facturación.
-
> ¿Qué señal de salida requiere tu sistema de control? Pulsos, 4-20 mA o comunicación digital hacia tu PLC o SCADA.

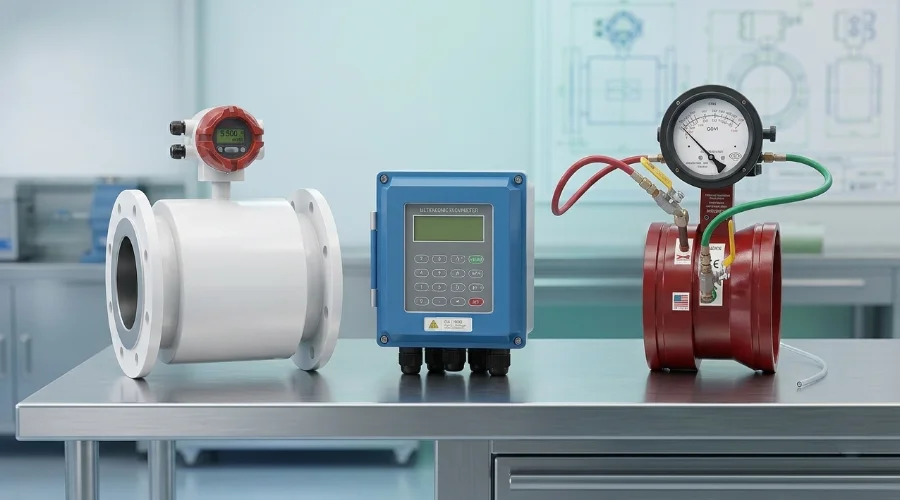

Tipos de caudalímetros según el principio de medición
Electromagnético
Mide el caudal de líquidos conductivos mediante inducción electromagnética. Al no tener partes móviles, es una buena opción para agua, aguas residuales o líquidos con sólidos en suspensión. No funciona con líquidos no conductivos ni con gases.
Ultrasónico
Determina la velocidad del fluido mediante señales de ultrasonido. Existen versiones tipo abrazadera (clamp-on) que se instalan por fuera de la tubería sin interrumpir el proceso, ideales para auditorías de flujo o monitoreo de líneas ya instaladas.
Turbina
Utiliza un rotor que gira proporcionalmente a la velocidad del fluido. Ofrece buena precisión en líquidos limpios de baja viscosidad y en algunos gases, pero es sensible al desgaste si el fluido contiene partículas.
Diferencial de presión (placa orificio / venturi)
Calcula el caudal a partir de la caída de presión que genera una restricción en la tubería. Es una tecnología robusta —usada incluso en pruebas de caudal de bombas contra incendio— aunque requiere tramos rectos antes y después del punto de medición.
Área variable (rotámetro)
Un flotador se desplaza dentro de un tubo cónico según el caudal, permitiendo una lectura visual directa. Es una opción económica para líquidos y gases en dosificación, laboratorio o control de procesos donde no se requiere salida electrónica.
Caudalímetro para líquidos vs. caudalímetro para gases
La densidad y compresibilidad del fluido cambian el comportamiento del medidor: en gases, las variaciones de presión y temperatura afectan directamente el caudal volumétrico, por lo que muchos medidores para gas incluyen compensación de presión y temperatura. En líquidos, el factor crítico suele ser la conductividad (para electromagnéticos), la viscosidad (para turbina o desplazamiento positivo) o la presencia de sólidos, que descarta turbinas y favorece medidores electromagnéticos o ultrasónicos.
Errores frecuentes al elegir un medidor de flujo
-
> Instalar el equipo sin respetar los tramos rectos mínimos recomendados por el fabricante, lo que genera turbulencia y lecturas erráticas.
-
> Elegir el equipo solo por precio, sin validar que el rango de caudal y el diámetro coincidan con el proceso real.
-
> Omitir la calibración periódica, asumiendo que un instrumento nuevo mantendrá su exactitud indefinidamente.
Calibración y soporte técnico: la base de una medición confiable en el tiempo
Elegir la tecnología correcta es solo el primer paso: su exactitud se mantiene con calibraciones periódicas y un buen mantenimiento. En CERTIMET contamos con un laboratorio de calibración y metrología que trabaja bajo los lineamientos de la norma ISO/IEC 17025, además del suministro de caudalímetros para distintas aplicaciones industriales, incluyendo medidores ultrasónicos portátiles tipo abrazadera para inspección de tuberías sin corte de proceso. Si ya usas un rotámetro o estás evaluando uno, puedes revisar también nuestra guía sobre el caudalímetro de área variable.
Preguntas Frecuentes
＋¿Qué medidor de flujo debo usar para líquidos con sólidos en suspensión?
Un medidor electromagnético es la opción más común, ya que al no tener partes móviles no se obstruye ni se desgasta como ocurriría con un rotor de turbina. Requiere que el líquido sea conductivo.
＋¿Cuál es la diferencia entre un caudalímetro y un rotámetro?
«Caudalímetro» es el término general para cualquier instrumento que mide flujo, incluidas tecnologías electrónicas como la electromagnética o la ultrasónica. El rotámetro es un tipo específico de caudalímetro de área variable, con lectura visual directa mediante un flotador.
＋¿Cómo elijo el diámetro correcto para mi medidor de flujo?
El diámetro del medidor debe coincidir con el de tu tubería de proceso (o adaptarse mediante una reducción), y su rango de medición debe cubrir el caudal mínimo y máximo esperado sin perder precisión en los extremos de la escala.
＋¿Cada cuánto tiempo se debe calibrar un medidor de flujo?
Depende del fabricante, la criticidad del proceso y el desgaste generado por el fluido medido. En general se recomienda una calibración periódica —anual o según el programa de gestión de instrumentos de tu empresa— verificando la exactitud contra patrones trazables.
