En cualquier instalación eléctrica, la puesta a tierra es un elemento fundamental para garantizar la seguridad de personas, equipos e infraestructuras. Cuando ocurre una falla eléctrica o una sobretensión, la corriente busca naturalmente un camino hacia el suelo.
Si este camino no es adecuado, la energía puede desviarse hacia equipos sensibles o incluso hacia las personas, generando riesgos graves y daños costosos.
Por esta razón, no basta con instalar un sistema de puesta a tierra. También es necesario verificar su funcionamiento y eficiencia mediante mediciones técnicas. En este contexto, el telurómetro se convierte en una herramienta clave para evaluar la resistencia del sistema y asegurar que la corriente pueda disiparse de forma segura.

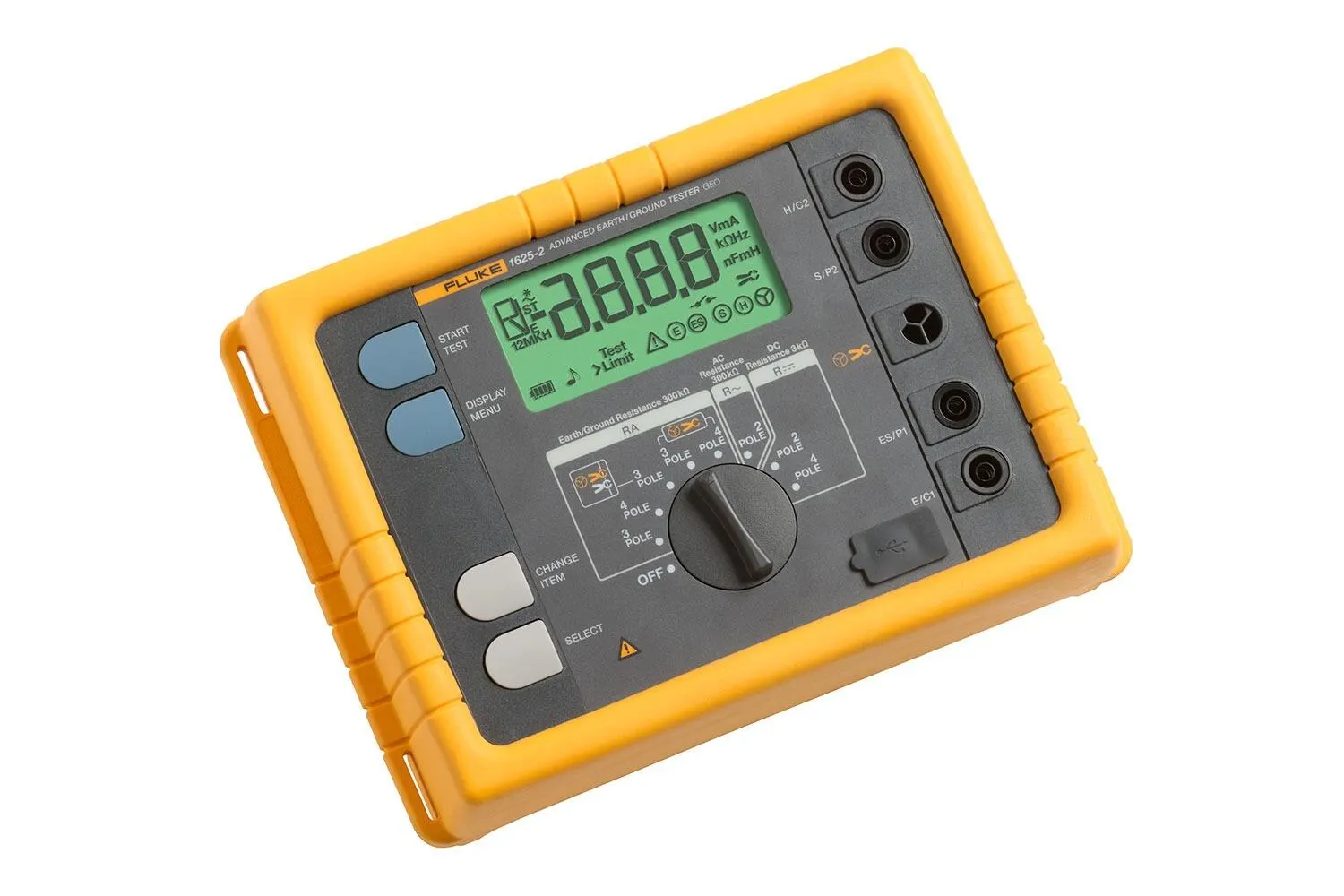

¿Qué es un telurómetro?
Un telurómetro es un instrumento especializado utilizado para medir la resistencia de puesta a tierra y la resistividad del suelo. Estas mediciones permiten verificar si el sistema de conexión a tierra funciona correctamente.
En términos simples, este equipo determina qué tan fácilmente puede fluir la corriente eléctrica hacia el terreno. Si la resistencia es demasiado alta, el sistema no disipará adecuadamente las fallas eléctricas.
Por ello, las mediciones con telurómetro son fundamentales en:
>Sistemas eléctricos industriales
>Subestaciones eléctricas
>Instalaciones con pararrayos
>Plantas industriales
>Edificaciones comerciales y residenciales
Además, estos estudios forman parte de las evaluaciones realizadas por laboratorios de metrología y calibración acreditados, garantizando resultados confiables y trazables.
La resistividad del suelo: un factor clave en la seguridad eléctrica
No todos los suelos tienen las mismas propiedades eléctricas. De hecho, la resistividad del terreno depende de varios factores, entre ellos:
>Composición del suelo
>Nivel de humedad
>Temperatura
>Compactación del terreno
>Presencia de minerales o sales
Por ejemplo, los suelos húmedos y con alto contenido mineral suelen ser mejores conductores. En cambio, los terrenos rocosos o secos presentan mayor resistencia al paso de la corriente.
Debido a estas variaciones, antes de diseñar o evaluar un sistema de puesta a tierra es fundamental analizar las características eléctricas del terreno. De esta manera, se pueden implementar soluciones adecuadas para garantizar una correcta disipación de la energía.
¿Cómo funciona un telurómetro?
El funcionamiento de un telurómetro se basa en la medición de resistencia eléctrica utilizando principios de la Ley de Ohm.
Para realizar la prueba, se colocan electrodos o picas en el suelo a distancias específicas. Posteriormente, el equipo:
1.- Inyecta una corriente eléctrica controlada en el terreno.
2.- Mide la diferencia de potencial generada entre los electrodos.
3.- Calcula la resistencia del sistema de puesta a tierra en ohmios.
Gracias a este proceso, el instrumento proporciona resultados precisos sobre la capacidad del terreno para disipar corrientes de falla.
Además, los modelos modernos permiten realizar mediciones de manera rápida y confiable directamente en campo, lo que facilita la toma de decisiones técnicas durante inspecciones o mantenimientos.
Aplicaciones del telurómetro en instalaciones eléctricas
Las mediciones de puesta a tierra son especialmente importantes en instalaciones donde la seguridad eléctrica es crítica. Por ejemplo:
Subestaciones eléctricas
En estos entornos, las corrientes de falla pueden ser muy elevadas. Por lo tanto, un sistema de puesta a tierra eficiente es esencial para evitar daños en equipos y garantizar la seguridad del personal.
Sistemas de pararrayos
Los pararrayos dependen completamente de una correcta conexión a tierra. Si la resistencia del terreno es alta, la energía de un rayo no se disipará correctamente.
Infraestructura industrial
Las plantas industriales requieren sistemas eléctricos confiables para asegurar la continuidad operativa. En consecuencia, las mediciones periódicas ayudan a prevenir fallas y paradas no programadas.
Métodos de medición: pruebas de 2, 3 y 4 hilos
Los telurómetros modernos permiten realizar diferentes tipos de medición según el nivel de precisión requerido.
Método de 2 hilos
Se utiliza principalmente para verificaciones rápidas en sistemas existentes.
Método de 3 hilos
Es uno de los métodos más utilizados para mediciones de resistencia de puesta a tierra en campo.
Método de 4 hilos
Este método ofrece mayor precisión, ya que elimina la influencia de la resistencia de los cables de medición. Por ello, es ampliamente utilizado en estudios técnicos más rigurosos.
Gracias a estas configuraciones, los profesionales pueden obtener resultados confiables para evaluar el estado real de un sistema de puesta a tierra.
Conclusión: La medición que garantiza la seguridad eléctrica
El telurómetro es una herramienta esencial para verificar el desempeño de los sistemas de puesta a tierra. Sin una medición adecuada, es imposible asegurar que una instalación eléctrica pueda disipar correctamente las corrientes de falla.
Por esta razón, las evaluaciones técnicas realizadas por especialistas y laboratorios acreditados permiten garantizar la confiabilidad y seguridad de las instalaciones eléctricas.
En definitiva, medir la resistencia del suelo no es solo un procedimiento técnico. Es una práctica fundamental para prevenir riesgos, proteger equipos y asegurar la continuidad operativa de cualquier infraestructura eléctrica.
